TAI LIEU HUONG DAN VAN HANH CCTV



MỤC LỤC

I. Sơ đồ kết nối hệ thống.. 4

II. Quy định về nhân lực vận hành hệ thống CCTV.. 4

III. Quy trình hướng dẫn vận hành hệ thống thiết bị CCTV.. 5

1.      Đầu ghi dữ liệu HUS-NVR-1032-E.. 5

2. Các máy tính vận hành PC Client 8

3. Bàn điều khiển camera quay quét HJC5000. 8

4. Hệ thống camera tại các khu vực. 9

IV. Quy trình hướng dẫn vận hành hệ thống phần mềm... 10

1. Cấu hình camera. 10

2. Cấu hình NVR.. 11

6. Xem lại và back up dữ liệu. 17

7. Kiểm tra dung lượng lưu trữ. 18

8. Kiểm tra khi có lỗi 19

V. Quy trình kiểm tra hệ thống định kỳ.. 26

1. Quy trình kiểm tra hệ thống định ký hàng ngày. 26

2. Quy trình kiểm tra hệ thống định kỳ hàng ngày. 26






I. Sơ đồ kết nối hệ thống

Xem bản vẽ đính kèm.



-          Các camera được lắp đặt tại các vị trí thuận tiện theo thiết kế để giám sát toàn bộ khu vực chung của tòa nhà như : hành lang căn hộ, sảnh chung cư, các tầng kỹ thuật, tầng mái, các lối ra vào, thoát hiểm khu vực tầng hầm, khu vực để xe tầng hầm, …

-          Hệ thống camera tháp A được kết nối POE về các switch tầng đặt tại phòng kỹ thuật điện nhẹ các tầng 9, 17, 24, 29.

-          Hệ thống camera tháp B được kết nối POE về các switch tầng đặt tại phòng kỹ thuật điện nhẹ các tầng 9, 17, 23.

-          Hệ thống camera tháp C được kết nối POE về các switch tầng đặt tại phòng kỹ thuật điện nhẹ các tầng 9, 17, 23.

-          Hệ thống camera tháp B được kết nối POE về các switch tầng đặt tại phòng kỹ thuật điện nhẹ các tầng 9, 17, 24, 29.

-          Hệ thống camera tầng hầm được kết nối POE về các switch tầng đặt tại phòng kỹ thuật điện nhẹ tầng hầm 1, hầm 2 các tòa A,B,C,D.

-          Toàn bộ 22 switch tầng này được kết nối về phòng điều khiển trung tâm bằng đường cáp quang Single mode 4 lõi.

-          Các Switch tầng này đều được cấp nguồn thông qua UPS 500VA để đảm bảo nguồn cấp cho hệ thống CCTV là liên tục.

-          Toàn bộ hệ thống 324 Camera được kết nối tới 11 đầu ghi hình NVR 64 kênh, có khả năng lưu trữ trong 30 ngày. Hệ thống được giám sát thông qua 11 NVR và 03 máy trạm để hiển thị ra 23 màn hình giám sát được bố trí khoa học giúp việc quản lý các vấn đề an ninh trong tòa nhà 1 cách toàn diện nhất.



II. Quy định về nhân lực vận hành hệ thống CCTV

Để vận hành hệ thống CCTV cần khoảng 1-2 người. Yêu cầu đối với người vận hành hệ thống CCTV cần có:

-          Hiểu biết cơ bản về hệ thống mạng, kiểm tra kết nối mạng LAN giữa các thiết bị.

-          Hiểu biết về các thiết bị tin học như máy tính PC, Server, Switch, ổ cứng…




III. Quy trình hướng dẫn vận hành hệ thống thiết bị CCTV

Hệ thống CCTV bao gồm các thành phần chính:

-          11 đầu ghi dữ liệu HUS-NVR-1032-E

-          03 máy tính vận hành PC Client sử dụng phần mềm NVR Viewer

-          Bàn điều khiển camera quay quét

-          Hệ thống Switch và hạ tầng mạng Lan

-          Hệ thống camera tại các khu vực

1.       Đầu ghi dữ liệu HUS-NVR-1032-E



Mặt trước HUS-NVR-1032-E

<1> Nút bật/tắt đầu ghi

<2> Nút Record đầu ghi (ghi nhanh)

<3> Đèn báo trạng thái hệ thống

<4> Đèn báo động

<5> Đèn hiển thị chế độ ghi hình

<6> Đèn báo LAN1

<7> Đèn báo LAN2

<8> Nút mở khay ổ cứng

<9>  Đèn báo trạng thái ổ cứng

<10>  Đèn báo ổ cứng đang được kết nối

<11> Cổng USB



Mặt trước HUS-NVR-1032-E

<1> Nút bật/tắt nguồn đầu ghi

<2> Nguồn vào đầu ghi

<3> Cổng ra BNC

<4-6> Cổng ra Audio 1,2, MIC

<7> 16 cổng vào báo động

<8> 4 cổng ra báo động, 1 cổng ra nguồn 12VDC, 1 cổng RS485

<9> Cổng USB

<10> Cổng LAN1, LAN2

<11-14> Cổng VGA, RS232, HDMI, e-SATA

<15> Tiếp địa

<16-17> Địa chỉ MAC

Hướng dẫn lắp đặt đầu ghi



-          Tháo khay chứa ổ cứng

-          Lắp ổ cứng vào khay



-          Lắp khay vào đầu ghi






-          Khi nghe thấy tiếng click là được



2. Các máy tính vận hành PC Client



Máy tính vận hành cài đặt phần mềm NVR Viewer để truy nhập và vận hành hệ thống CCTV



3. Bàn điều khiển camera quay quét HJC5000




Bàn điều khiển để kết nối và điều khiển camera PTZ

4. Hệ thống camera tại các khu vực




Camera thân HBD3PR2
















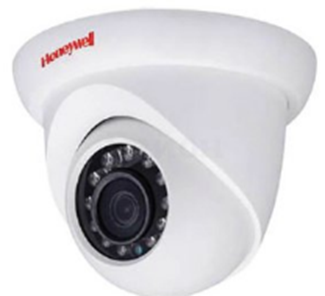

Camera ball HBD3PR3


Camera PTZ HISD-2201WE

IV. Quy trình hướng dẫn vận hành hệ thống phần mềm

1. Cấu hình camera

Khi mới kết nối camera vào hệ thống, trước hết cần cấu hình cho camera.

-          Vào Internet Explorer, gõ địa chị IP của camera. Màn hình truy nhập camera sẽ xuất hiện

-          Nhập User và Password:


o   User: admin

o   Password: 1234

-          Hình ảnh live của camera

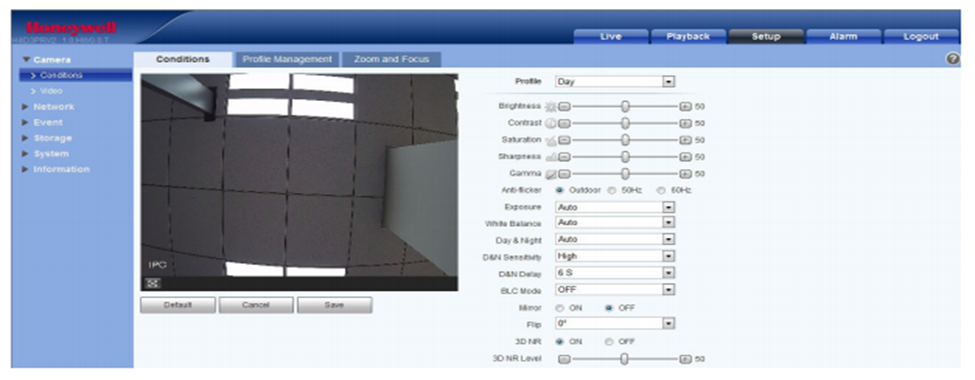

-          Điều chỉnh các thông số Camera:


-          Cài đặt Địa chỉ IP trong Network à TCP/IP


2. Cấu hình NVR

2.1. Cấu hình cơ bản

Cấp nguồn và bật đầu ghi NVR, sau khi bật đầu ghi, đầu ghi sẽ khởi động :


Chọn ngôn ngữ cho đầu ghi :


Đăng nhập vào NVR với User và Password mặc định


-          User : admin

-          Password: 123456

Để thay đổi Password vào giao diện à Change Password




2.2. Cấu hình và sử dụng NVR

Đăng nhập vào NVR với User và Password mặc định

+ User : admin

+ Password: 123456

Sau khi đăng nhập vào thành công, màn hình vận hành sẽ hiển thị các thông tin để giám sát, xem lại, quản lý thông tin của NVR bao gồm các tính năng chính :

+ Live : giám sát camera trực tiếp

+ PlayBack : xem lại các camera

+ Window Layout : các khung hình giám sát 1/4/9/16 camera

+ Full Screen : giám sát toàn màn hình

+ Views : quản lý các khung hình giám sát

+ Devices : quản lý các camera kết nối tới NVR

+ Storage : quản lý các ổ cứng


a/ Quản lý các Views :

Dùng để quản lý các nhóm camera trực tiếp có liên quan đến nhau. Các Views cho phép bạn chuyển nhiều nhóm trực tiếp có liên quan. Bạn có thể tạo các Views để chuyển đổi giữa các nhóm Camera trực tiếp khác nhau. Bạn có thể tạo / xóa / tùy chỉnh lại các Views.

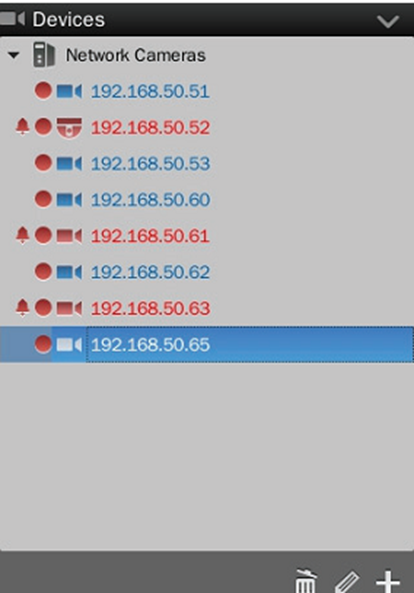

b/ Quản lý các Camera :

Dùng để quản lý các camera. Bạn có thể tạo / xóa / tùy chỉnh lại các Camera.

Kick vào biểu tượng dấu cộng để add thêm Camera :


Lựa chọn các thông số cần thiết và ấn nút OK để thêm Camera.


được liệt kê trong danh sách "Chế độ xem" đúng. Để phát chế độ xem, kéo biểu tượng chế độ xem từ danh sách "Chế độ xem" vào

cửa sổ video. Danh sách "Chế độ xem" như thể hiện trong hình sau:



3. Ngoài ra, có thể sử dụng phần mềm NVR Viewer để điều khiển camera

-          User : admin

-          Password: 123456


-          Cửa sổ Live để view các camera với layout tùy chọn (tương tự như trên)

-          9 cửa sổ


-          4 cửa sổ


-          6 cửa sổ với camera chính


Ta cũng có thể tạo các màn hình view mong muốn và lưu lại, khi cần view chỉ cần load lại là được.

-          Chọn camera PTZ à Biểu tượng Control


-          Điều khiển Zoom In, Zoom Out hoặc theo các hướng để điều khiển camera

-          Ngoài ra có thể cài đặt các vị trí cho camera và điều khiển camera đến đúng vị trí đã cài đặt

-          Điều khiển camera đến vị trí mong muốn à lưu vị trí theo số thứ tự (Save preset)

-          Khi cần điều khiển camera đến vị trí nào, chỉ cần lựa chọn vị trí đã cài đặt (Go Preset)


6. Xem lại và back up dữ liệu

Sử dụng phần mềm NVR Viewer để xem lại camera và back up dữ liệu


-          Chọn Playback để xem lại camera và back up dữ liệu

-          Trong khi xem lại chúng ta có thể tua nhanh, tua chậm, tua ngược lại…tùy chỉnh


-          Để back up lại dữ liệu camera, ta lựa chọn khoảng thời gian cần back up và đường dẫn để xuất file back up



7. Kiểm tra dung lượng lưu trữ

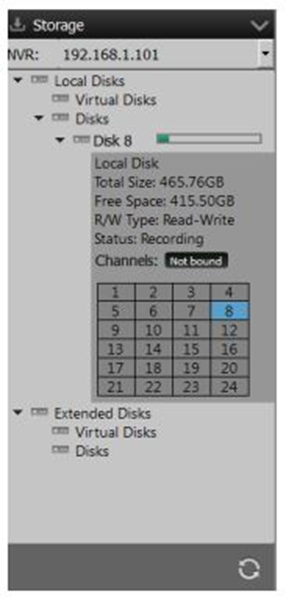

-          Chọn Storage trong màn hình chính để xem thông tin ổ lưu trữ

-          Có thể Format, Eject ổ đĩa khi thay thế ổ đĩa mới


8. Kiểm tra khi có lỗi

Khi không thể view được camera, kiểm tra theo các bước sau:

-          Kiểm tra kết nối trên switch và ping đến địa chỉ camera:

-          Nếu trên switch 2 đèn LAN và PoE không cùng sáng à dây LAN bị lỗi

-          Nếu không thể ping đến địa chỉ camera à dây LAN bị lỗi

-          Sau khi kiểm tra kết nối bình thường, kiểm tra view camera trực tiếp bằng Internet Explorer.

-          Vào Internet Explorer, nhập trực tiếp địa chỉ của camera http://192.168.10.x

-          Nếu kết nối bình thường thì có thể view camera bình thường bằng IE

-          Trong phần
